一、系統概述

調度機在經歷了機電式、空分制、數字式調度機后，隨著通信網的IP化，已經進入IP調度機時代。我公司在綜合國內外眾多調度機優點的基礎上，遵照國際電信聯盟（ITU-T）和中國通信行業相關標準（YD），以及VoIP的各項協議標準，融合IP交換機設計理念與集團電話功能為一體，集成先進的計算機軟件技術和VoIP語音網絡技術，采用先進的生產檢驗工藝，開發生產的新一代IP調度系統不僅具有數字程控調度機的豐富調度功能，還具有十分強大的數字程控交換機的管理與辦公功能，系統設計既立足國情，又在技術創新上獨具優勢，是政府、石油、化工、礦山、冶煉、交通、電力、公安、部隊、煤礦等專網和大中型企事業單位理想的新型指揮調度、廣播對講設備。

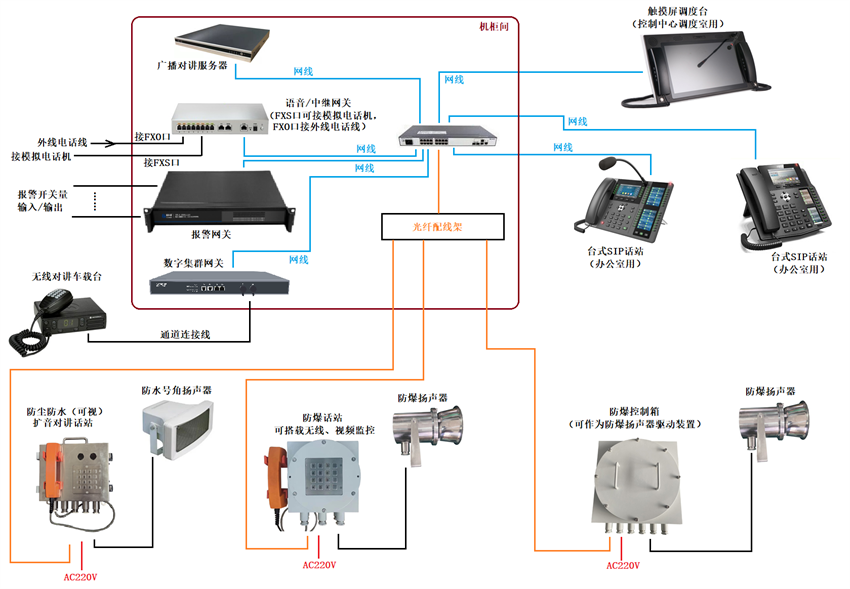

二、系統示意圖

三、設備性能描述

3.1 AEX-8000型SIP軟交換服務器

AEX-8000軟交換服務器是新一代多媒體語音廣播系統，主要用于支持廣播指揮調度管理日常工作聯絡，突發應急事件應急處置時話音、數據等業務的傳送需要。本系統充分利用已建的公眾與專用通信網絡、有線與無線通信資源實現與各級應急平臺以及與突發公共時間現場間的信息傳送，確保應急處置時通信聯絡的安全、可靠、通暢。

本系統可實現與有線通信網絡計算機網絡、移動/固話通信網絡等的互聯互通，并實現統一的指揮調度IP調度系統能夠幫助指揮調度人員通過多媒體方式實現指揮調度，并且能夠與各種業務系統進行高度集成，提高指揮調度的智能化和自動化水平。

產品特點

1）提供及時、便捷的日常安全檢查手段，減少日常安全檢查和防范的工作量，提高日常安全工作的效率，降低安全生產隱患的概率，真正實現安全工作的“日常化、便捷化、交互化、貫穿化、制度化、平面化；安全信息的流動的“多方位、多層面、多崗位、多部門”；隱患告警的“多點化、冗余化、聯動化”；

2）行調合一：這套系統即可以在平時作為行政辦公使用，也可以隨時通過調度臺使用調度指揮功能。系統中把辦公領域、以及PSTN 網絡通過企業信息化平臺進行了有效整合，在更大范圍實現協同指揮調度；

3）廣播擴音功能：配合專門的擴音終端，可以在調度臺上發起廣播，受控終端可以自動接通。通過該功能，調度人員可以快速下達指令、以及緊急情況的通知；

4）組呼與會議功能：使用調度臺可以快速發起組呼、召開電話會議，會議成員即可以預先設定，也可以臨時進行指定。通過網絡電話交換機，可以和手機、固定電話互聯互通；使調度人員、作業人員使用任何一種通信設備均可以加入到調度會議中，滿足處理突發任務等情況下的通信需求；

5）廣播找人：可以實時提供廣播找人。前端擴音對講終端振鈴自動摘機打開揚聲器，開始廣播找人；

6）消防報警聯動：可以提供消防報警接口。一旦發送火警等情況。可以實時激活呼叫系統。實時發起全廠廣播；

7）錄音功能：可以提供錄音查詢，監聽，下載等功能；

8）緊急事故插播功能：一旦發生緊急情況。需要插播。調度指揮中心直接強插所有分機用戶。對全廠號碼進行實時指揮、疏散。

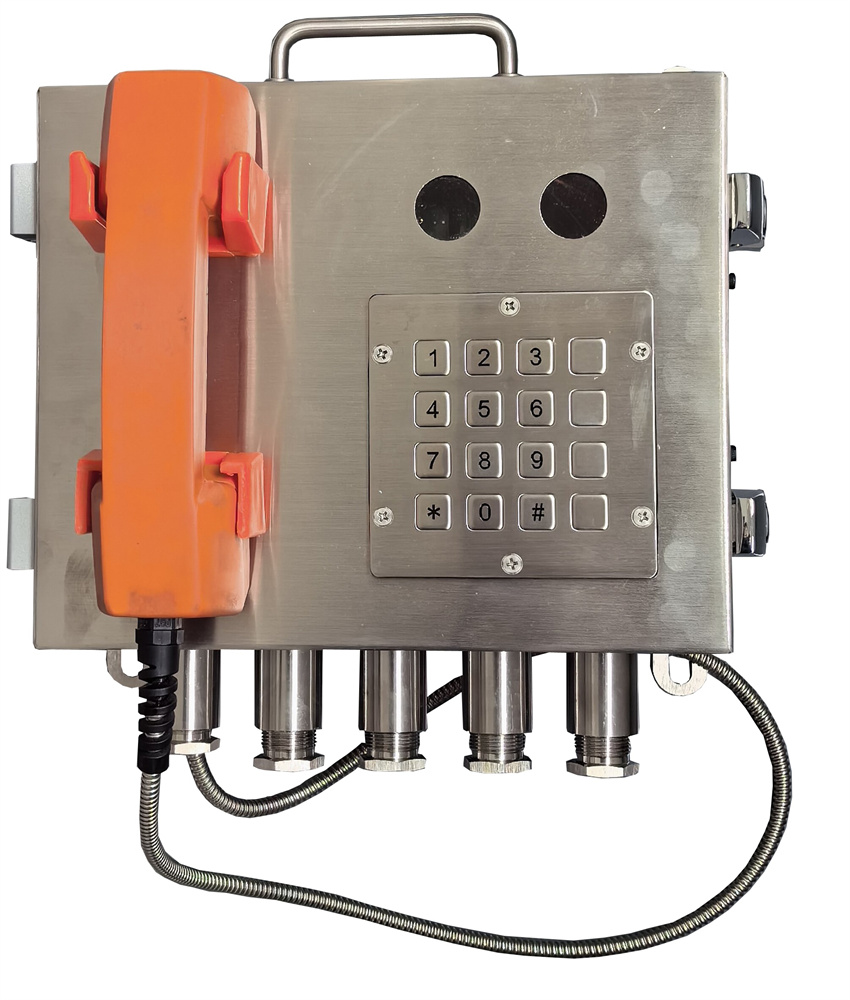

3.1 AEX-TS防爆話站

3.6.1 產品描述

本產品嚴格執行GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.4-2021等所規定的標準。

用于具有ⅡA、ⅡB、ⅡC類可燃性氣體，引燃溫度組別為T1-T6組的1區、2區，可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所，也適用于引燃溫度組別為T1-T6組的20區、21區、22區，含有可燃性粉塵混合物的場所。如：油田、天然氣田、化工、礦井、油庫、軍工、輪船、鉆井平臺、醫藥、加油站、糧食加工儲存等。

AEX-TS防爆話站可帶有可視功能和WIFI功能，帶有可視功能的防爆話站，在與調度通話時，調度中心可通過話站自帶的攝像儀看到話站附近的情況；WIFI功能的防爆話站，用戶只需安裝在無線信號覆蓋的范圍內即可，不用另外連接光纖或網線。

3.6.2 技術特點

1)   設備擴展兼容性強，支持標準的SIP 2.0（RFC3261）及相關RFC協議；

2)   本安兼隔爆的安全設計；

3)   防爆等級：Ex db ib IIC T6 Gb / Ex tb ib IIIC T80℃ Db；

4)   IP67的工業防護等（室外型）；

5)   全雙工對講功能，采用先進的回音消除技術；

6)   提供報警、監聽、對講、廣播功能；

7)   防銹涂層的不銹鋼外殼，有效抗機械沖擊和防腐蝕；

8)   可通過WEB界面進行設置；

9)   支持在線軟件升級；

10)  具備本站揚聲器靜音功能；

11)  可選G.729、G.723、G.711、G.722、G.726等多種語音編碼方式；

12)  模塊化的設計減少備件投資；

13)  支持單鍵直呼調度臺功能；

14)  可選配不銹鋼防護箱。

3.6.3 技術參數

3.7 AEX-TS（A）IP擴音對講話站

3.7.1 產品描述

本產品嚴格執行《GB/T15279-2002 自動電話機技術條件》、《MT209-1990 煤礦通信、檢測、控制用電工電子產品通用技術要求》、IP擴音對講終端企業標準等所規定的標準。

AEX-TS系列IP擴音對講話站有2種，AEX-TS（A）為普通型IP擴音對講話站；AEX-TS（B）為IP可視擴音對講話站。

本產品可廣泛用于高溫、高濕、重污染等的惡劣工作環境，例如：碼頭、洗煤廠、發電廠等的非防爆區域。

3.7.2 技術特點

1）每部話站具備獨立電源及功放，系統通過網線或光纖與主機連接，擴充容易，維護簡便；

2）外殼采用一體化設計，結構合理、外形美觀；

3）摘掛機開關采用磁感應技術，整機防護性能好、抗沖擊能力強；

4）殼體采用304不銹鋼制造；

5）全雙工對講功能，采用先進的回音消除技術；

6）提供報警、監聽、對講、廣播功能；

7）防銹涂層的不銹鋼外殼，有效抗機械沖擊和防腐蝕；

8）可通過WEB界面進行設置；

9）支持在線軟件升級；

10）可選G.729、G.723、G.711、G.722、G.726等多種語音編碼方式；

11）支持單鍵直呼調度臺功能；

12）可選配不銹鋼防護箱。

13）話站擴音15W、25W、50W可調節功率輸出，閉音功能設計，確保廣播效果，系統配置更經濟合理；

14）可支持聲光報警指示，聲光報警器電源DC 12V。

3.7.3 技術參數

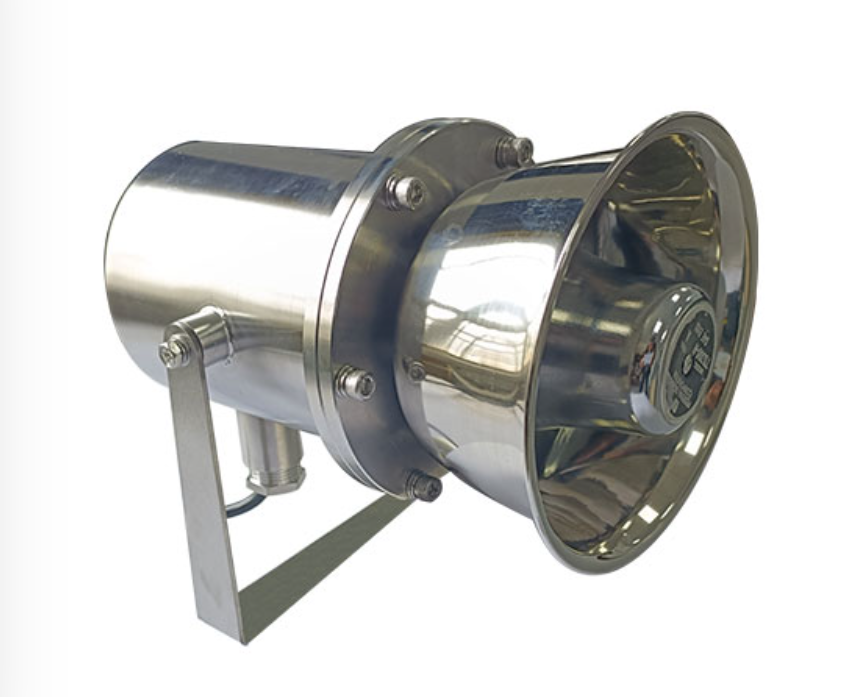

3.8 AEX-SP 防爆揚聲器

3.8.1 產品描述

AEX-SP防爆號筒式揚聲器是標準的工業通訊產品，獨特的設計使其在擁有輕巧外形的同時保證了強勁有力的擴音輸出。它被廣泛應用在具有爆炸危險的、同時具有高噪聲的Ⅰ區、Ⅱ區場所。

在使用時需要考慮功放的輸出與之相匹配，以期獲得M佳的輸出效果。

3.8.2 電氣指標

防爆標志：Ex db IIC T6 Gb；Ex tb IIIC T80℃ Db

防護等級：IP66

輸入阻抗：8Ω（定阻型）

額定功率：3～60W（定阻型）

頻率響應：250～4000Hz（±1.5dB）

聲壓輸出：116dB ±1dB（1W/1m）

電氣連接：2芯接線端子

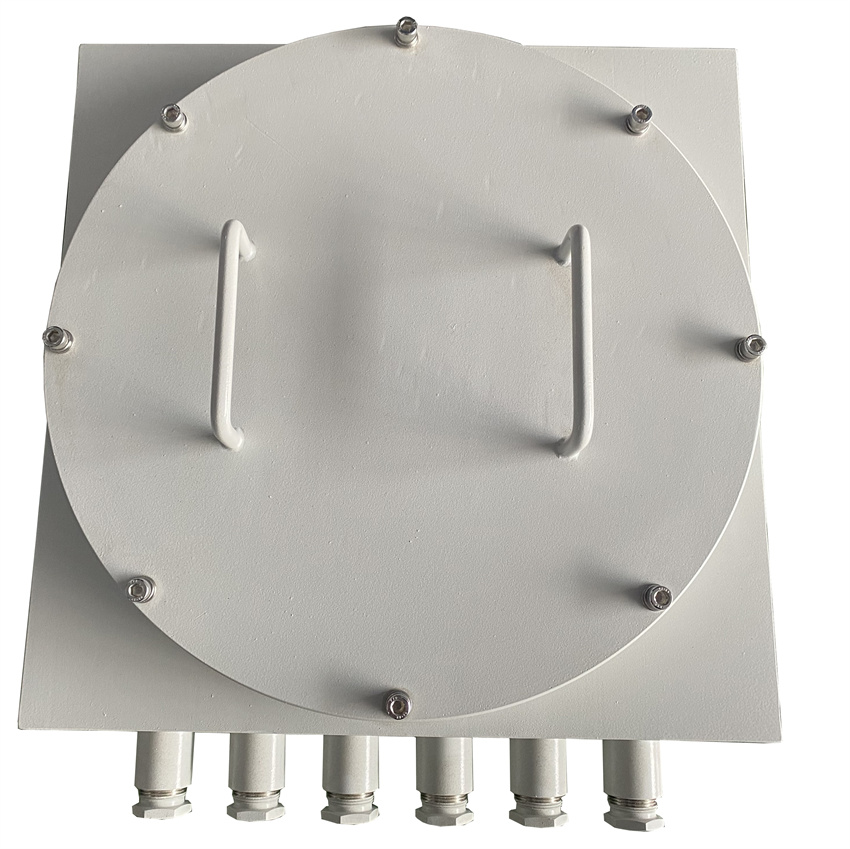

3.9 AEX-CB防爆控制箱

3.9.1 產品概述

本產品防爆性能符合國家新標準GB/T 3836.1-2021《爆炸性環境 第1部分：設備 通用要求》、GB/T 3836.2-2021《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》及GB/T 3836.31-2021《爆炸性環境 第31部分：由防粉塵點燃外殼“t”保護的設備》的規定制成隔爆型結構。

用于具有ⅡA、ⅡB、ⅡC類可燃性氣體，引燃溫度組別為T1-T6組的1區、2區，可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所，也適用于引燃溫度組別為T1-T6組的20區、21區、22區，含有可燃性粉塵混合物的場所。如：油田、天然氣田、化工、礦井、油庫、軍工、輪船、鉆井平臺、醫藥、加油站、糧食加工儲存等。

本設備可作為爆炸性環境下的電源、電纜等的轉接設備，也可作為爆炸性環境下，防爆揚聲器的驅動設備使用。

設備能在-40℃到+60℃溫度條件下長時間穩定工作。

設備安裝方式可室內外支架安裝或底座安裝。

3.9.2 產品電氣參數

1）安裝方式：壁掛式；

2）輸入電壓：AC 220V；

3）產品尺寸：260×260×155mm；

4）產品材質：不銹鋼304；

5）防爆型式：隔爆型；

6）防爆標志：Ex db IIC T6 Gb/ Ex tb IIIC T80℃ Db；

7）出線孔數：6個；

8）出線孔規格：M25×6個。
